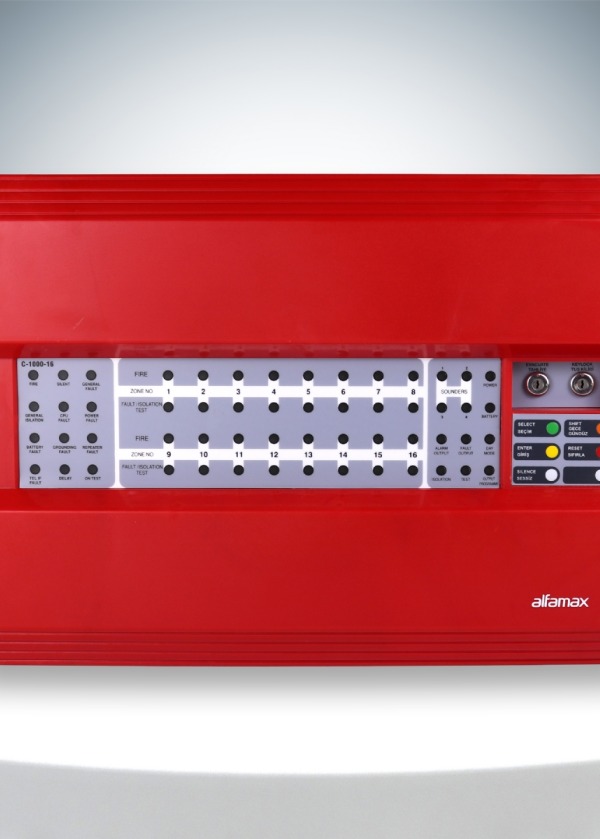

C-1000-8R Konvansiyonel Yangın Panelleri 4 bölgeli 8 Bölgeli 16 Bölgeli smd Devre Kart uygulaması ile Tasarlanmış ve geliştirilmiştir. Sistemde yangın ya da arıza bilgisi panel üzerinde bölge (zone) bazında görülür. Sistemin kurulu bulunduğu bina bölümlere ayrılmıştır. Bu bölümleme kat bazında ya da bina bazında yapılabilir. Sistemde kablo tesisatı, oluşturulacak bölge sayısına göre yapılır. Her bölgeye en fazla 20 detektör bağlanabilmektedir. istenildiği kadar yangın ihbar butonu kullanılabilir. Siren kablosu panelden ayrı olarak çekilir. Sistemde kablo çekimi, bölgelerin oluşturulması, sistemde kullanılacak elemanların yerleşimi aşağıdaki diyagramda görüldüğü gibi yapılır. Küçük ölçekli uygulamalar için ekonomik çözümler sunan, modern bir dış görünüme sahip ve yüzey montaj teklonojisi üretim tekniği ile üretilen konvansiyonel sistem yangın alarm santrallarıdır.

Teknik Özellikler

TEKNİK VE TEMEL ÖZELLİKLER

• EN54-2-4 Standartlarında Tasarım ve Test
• Membran Panelli
• Her Zone için Alarm ve Hata Ledi
• 24V Akü Kapasiteli
• Alarm ve Hata Röle Çıkışları
• Harici 24Vdc Besleme Çıkışı
• Güvenli ve Hızlı Haberleşme
• Topraklama Hatası Algılama
• Şebeke ve Akü Hata Uyarıları
• Tahliye Anahtarı
• Tuş Takımı Kilidi
• Zonları Devre Dışı Bırakabilme
• Tek Kişi ile Test Yapabilme
• Tüm Konvansiyonel algılama ve uyarı Cihazları ile uyumlu
• Tekrarlama Panel Bağlantısı
• Bölgeleri Teste Alabilme
• Gece Gündüz Modu
• Tüm Hata Kodlarını Denetleyebilme
• Tahliye Butonu ile Sirenleri aktive edebilme
• Yüzeye Montaj
• Sessiz Butonu ile Sirenleri Susturabilme
• Algılama Zone Sayısı 4,8, 16
• 1 Bölgeye bağlanabilecek duman.ısı Alev Dedektörü 20 Adet
• 1 Bölgeye Bağlanabilecek Gaz ve Beam Dedektörü Sınırsız
• 1 Bölgeye Bağlanabilecek Buton Sayısı Sınırsız
• Panel Beslemesi: 220 ( +- 10%) VAC 50/60 Hz
• Çalışma Gerilimi: 24 VDC
• Çalışma Sıcaklığı: -1 O oC +55 oC (%95 Nem)
• Koruma Sınıfı: iP 30
• Uygulama Alanı: Bina içi kullanımı
• Akü:2 Adet 12VDC 4Amph.
• Akü Şarj Akımı:0.5 MA
