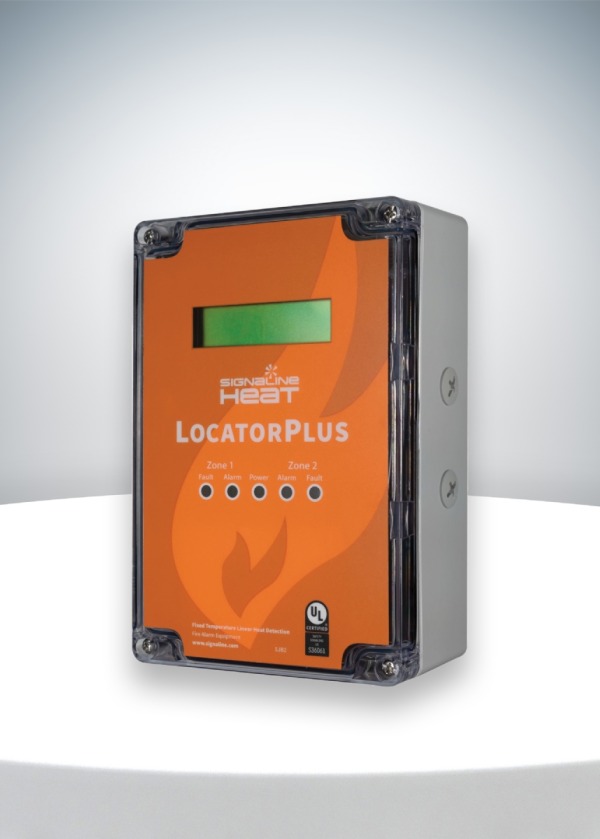

Signaline LocatorPlus, Signaline FT ve Signaline FT-R lineer ısı dedektörleri serisi için devrim niteliğinde yeni bir kontrolör ve alarm bulucudur. Bir IP66 muhafazası içinde bulunan Signaline LocatorPlus, bölge başına 3 km'ye kadar kablo ile Signaline FT veya Signaline FT-R'nin 2 ayrı bölgesini izleyebilir. Signaline LocatorPlus, LCD ekranı aracılığıyla, kablonun her iki bölgesindeki herhangi bir aşırı ısınma durumunda tam alarm konumu verebilir. Alarm röle kontakları aracılığıyla hem konvansiyonel hem de adreslenebilir yangın sistemleriyle uyumludur ve MODBUS çıkışı aracılığıyla daha fazla bağlantı sunar. Signaline LocatorPlus ayrıca iki çalıştırma işlevi sunar; Bağımsız veya Kilitleme modu. Herhangi bir kablo bölgesi alarm verirse Bağımsız olarak ayarlandığında, bu durum röleler aracılığıyla hemen kontrol paneline bildirilir. Alternatif olarak Kilitleme, röleleri tetiklemeden önce her iki kablo hattının da alarmda olmasını bekler. Signaline LocatorPlus UL onaylıdır ve tehlikeli bir alanda lineer ısı algılaması kullanılacaksa uygun bir bariyerle entegre edilebilir.

Teknik Özellikler

Dimensions
180 x 120 x 60.5mm HxWxD
IP Rating
IP65
Finish
Light Grey with clear lid
Display
2 line, 16 character backlit display showing zone status
Approvals
UL 864 10th ed.
Operating voltage
12-36Vdc
Operating current
<12mA <4mA
Alarm current
<40mA <15mA
Operating temp. range
Terminal blocks
Spacing 5mm Rising Clamp
Rating
16A
Wire size
0.08mm2 (28AWG) to 4mm2 (11AWG)
Supervised circuits
Power, Input Zone 1 & Input Zone 2
Inputs
Up to two zones of Signaline FT or FT-R Linear Heat Detection
Zone length
1-3000m (10,000ft)
End of Line resistor
1kohm (included)
Short circuit current
0.5mA
Max voltage
5V
Ground fault impedance
0ohms
Communications
Two wire RS-485 Modbus RTU (field wiring limited to same room to comply with UL listing)
Sounder
2.4kHz 92dBa @ 10cm Buzzer
Alarm
2x Form C volt-free relay contacts (resistive, com-mon)
Max V
30Vac or 42.4Vdc
Max Current
2A Max Switching Power 60W, 62.5VA
Fault
2x Optoisolated phototransistor output (resistive, common)
Max V
35Vdc
Max Current
80mA Max Power Dissipation 150mW

• 20°C – +50°C (-4°F – +122°F)
