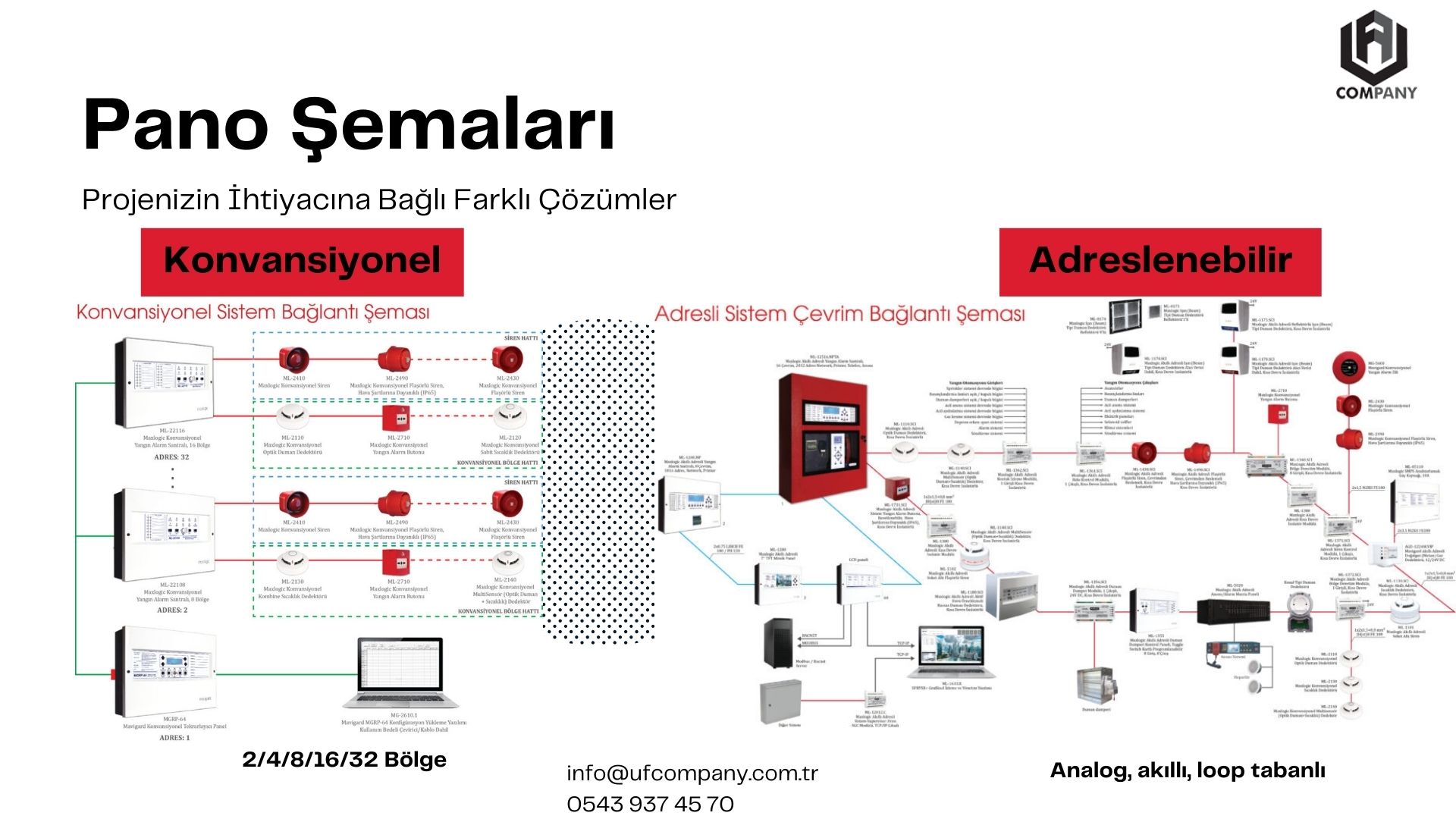

Yangın Alarm Sistemlerinde Pano Şemaları

Projenizin İhtiyacına Bağlı Farklı Çözümler

Yangın alarm sistemlerinde doğru pano ve bağlantı şeması seçimi, sistemin güvenilirliği ve müdahale hızını doğrudan etkiler. Her proje aynı ihtiyaçlara sahip olmadığı için, pano şemaları proje ölçeğine, bina yapısına ve kullanım amacına göre farklı çözümler sunar. Temel olarak sistemler Konvansiyonel ve Adreslenebilir olmak üzere iki ana gruba ayrılır.

Konvansiyonel Yangın Alarm Sistemi Pano Şeması

Konvansiyonel sistemler, daha küçük ve orta ölçekli projelerde sıklıkla tercih edilen, yapısı sade ve kurulumu kolay sistemlerdir. Bu sistemlerde dedektörler ve alarm ekipmanları bölge (zone) mantığıyla çalışır.

Konvansiyonel Sistemlerin Özellikleri

• Dedektörler belirli bölgelere (zone) ayrılarak bağlanır

• Yangın durumunda hangi bölgenin alarm verdiği pano üzerinden görülür

• Siren hatları ve dedektör hatları ayrı ayrı tasarlanır

• 2, 4, 8, 16 ve 32 bölge seçenekleriyle farklı ölçeklere uyum sağlar

• Maliyet avantajı sunar ve bakım süreçleri basittir

Konvansiyonel pano şemalarında;

• Duman dedektörleri

• Isı dedektörleri

• Yangın alarm butonları

• Siren ve flaşörler

aynı bölge hattı üzerinden panele bağlanır. Sistem, yangının tam noktasını değil, hangi bölgede olduğunu bildirir.

Adreslenebilir Yangın Alarm Sistemi Çevrim (Loop) Şeması

Adreslenebilir sistemler, büyük ve karmaşık yapılarda tercih edilen, yüksek teknolojiye sahip çözümlerdir. Bu sistemlerde her cihazın kendine ait bir adres numarası bulunur ve tüm cihazlar loop (çevrim) hattı üzerinden haberleşir.

Adreslenebilir Sistemlerin Avantajları

• Yangının noktasal olarak tespit edilmesini sağlar

• Analog ve akıllı çalışma prensibine sahiptir

• Loop tabanlı yapı sayesinde kablolama daha verimlidir

• Büyük projelerde kolay genişletilebilir

• Bina otomasyon sistemleriyle entegre çalışabilir

• Grafik izleme yazılımları ve kontrol ekranlarıyla yönetilebilir

Adreslenebilir pano şemalarında;

• Akıllı dedektörler

• Adresli yangın butonları

• Modüller (input/output)

• Siren ve flaşörler

• Tekrarlayıcı paneller

• Grafik izleme ve kontrol bilgisayarları

tek bir çevrim hattı üzerinden panele bağlanarak sistem bütünlüğü sağlanır.

Hangi Sistem Hangi Proje İçin Uygundur?

• Küçük ve orta ölçekli binalar, düşük maliyetli ve sade çözümler için konvansiyonel sistemleri tercih edebilir.

• Oteller, hastaneler, AVM’ler, endüstriyel tesisler ve yüksek katlı yapılar için ise adreslenebilir sistemler daha güvenli ve kontrol edilebilir bir yapı sunar.

Doğru pano şeması seçimi, yangına erken müdahale edilmesini sağladığı gibi, yanlış alarm riskini de minimuma indirir.
